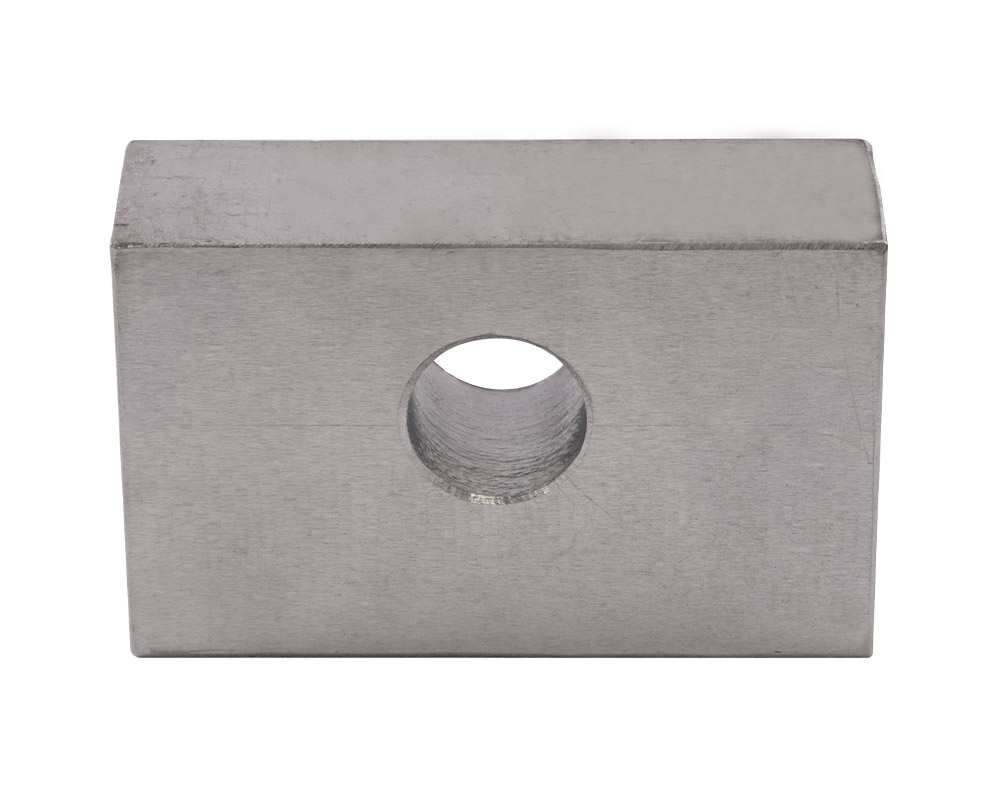

Piastra di pressione ancoraggio 620
La Piastra di pressione ancoraggio 620 di Eurotec si abbina al tirante 620. Abbinare questi componenti è necessario per evitare che il tirante si deformi e che le forze di trazione aumentino.
Materiale
- Acciaio da costruzione S355 zincato
Vantaggi
- Ideale per l‘ancoraggio di elementi in legno a strati incrociati (CLT)
- Per il montaggio su legno e calcestruzzo
Certificazione
- Valutazione tecnica europea ETA-19/0020 richiesto
Note
- La piastra di pressione ancoraggio 620 di Eurotec si abbina al tirante 620 (Art.-No.: 954232).
Indicazioni di utilizzo
Gli elementi di ancoraggio vengono posizionati nella zona del pavimento sul rivestimento e fissati con viti o ancoranti alla parte verticale ed ev. alla soglia. A tale proposito questo elemento di collegamento è in grado di guidare le forze portanti, di trazione, di risucchio e di spinta in modo sicuro tramite le viti nell’ancoraggio e infine tramite un tassello nella piastra di base.
Altezza massima della soglia: 150 mm tenendo in considerazione le distanze rispetto al bordo del legno di testa secondo EC5.
Tabella degli articoli
| Art.-No. | Denominazione | Dimensione | Material | Il giusto tirante | Pz./conf. | Codice EAN |
|---|---|---|---|---|---|---|
| 954230 | Piastra di pressione ancoraggio 620 | 80 x 70 x 20 mm | Acciaio da costruzione S355 zincato | Elemento di ancoraggio 620 (954232) | 1 | 4251314733566 |
