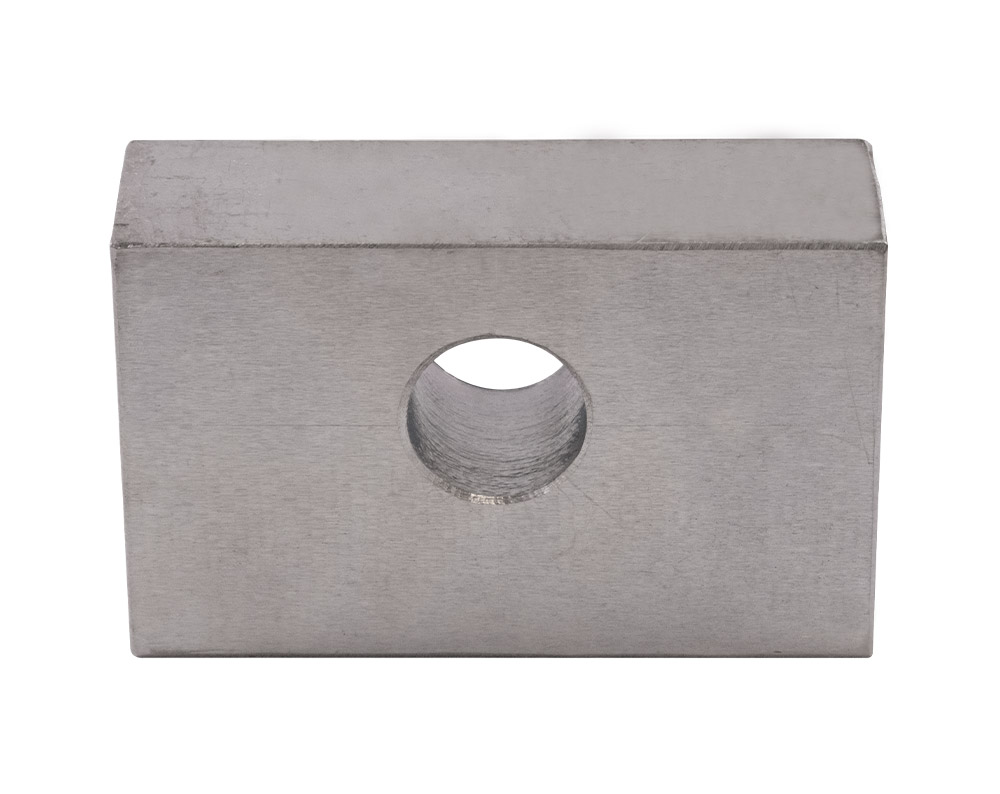

Plaque de pression équerre d’ancrage 620
La plaque de pression équerre d’ancrage 620 d’Eurotec peut être combinée à l’équerre d’ancrage correspondante 620. Elle est nécessaire pour éviter une déformation de l’équerre d’ancrage et pour accroître les forces de traction.
Matériau
- Acier de construction S355 galvanisé
Avantages
- Idéal pour l‘ancrage d‘éléments en bois lamellé-croisé (CLT)
- Pour montage dans le bois et le béton
Certification
- Évaluation technique européenne ETA-19/0020 demande
Information
- La plaque de pression équerre d’ancrage 620 d’Eurotec peut être combinée à l’équerre d’Équerre d’ancrage 620 (N° d‘art. 954232).
Instructions d’utilisation
Les équerre d’ancrage se placent dans la zone du sol, sur le plancher, et se fixent sur le montant et, le cas échéant, sur le seuil, à l’aide de vis ou d’écrous d’ancrage. L’assemblage est alors en mesure de diriger en toute sécurité les forces de traction, d’aspiration et de cisaillement dans le équerre d’ancrage, par l’intermédiaire des vis, pour enfin les diriger dans la plaque de fond, par l’intermédiaire d‘une cheville.
Hauteur de seuil maximum: 150 mm, en tenant compte des distances par rapport au bord du bois de bout, selon EC5.
Tableau des articles
| Nº de art. | Désignation | Dimensions | Matériau | Équerre d’ancrage assortie | UE | Code EAN |
|---|---|---|---|---|---|---|
| 954230 | Plaque de pression équerre d’ancrage 620 | 80 x 70 x 20 mm | Acier de construction S355 galvanisé | Équerre d’ancrage 620 (954232) | 1 | 4251314733566 |
