Schraubfundamente als Alternative zu Betonfundamenten

Einbringung in den Untergrund – Manuelle und maschinelle Eindrehverfahren

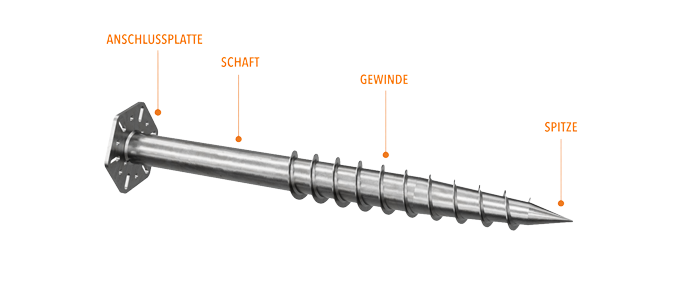

Schraubfundamente werden durch kontrolliertes Eindrehen senkrecht in den Untergrund eingebracht, wo sie sich anschließend über ihre Geometrie form- und kraftschlüssig verankern. Die Lastabtragung erfolgt dabei über die Interaktion zwischen Fundamentgeometrie und umgebendem Boden, sodass die auf die Konstruktion wirkenden Kräfte sicher in den Baugrund eingeleitet werden.

Für die Installation stehen unterschiedliche Montageverfahren zur Verfügung und lassen sich in manuelle, elektrische und hydraulische Verfahren unterteilen. Die Wahl des geeigneten Verfahrens erfolgt projektabhängig und richtet sich nach der vorhandenen Bodenbeschaffenheit, den Abmessungen des Schraubfundaments und der Größe des Projekts.

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua.

At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Manuelle Einbringung

Aufgrund ihrer hohen Flexibilität eignet sich die manuelle Montage vor allem für leichte Konstruktionen mit kleineren Schraubfundamenten sowie Baustellen mit eingeschränkter oder erschwerter Zugänglichkeit. Die Schraubfundamente werden dabei mithilfe eines geeigneten Werkzeugs durch Muskelkraft in den Untergrund eingeschraubt. Für die manuelle Montage stehen unterschiedliche Werkzeuge zur Verfügung. Bei einfachen Einschraubstangen wird die Stange als Hebel zum kontrollierten Eindrehen genutzt. Spezielle Systeme wie z. B. der Ground Driver von Eurotec arbeiten mit zwei gegenüberliegenden Hebelarmen. Durch die größere Hebelwirkung können zwei Personen das Fundament gleichmäßig und kontrolliert in den Untergrund einbringen. Die manuelle Montage ermöglicht eine gute Kontrolle über Ausrichtung und Position des Schraubfundaments.

Hydraulische Einbringung

Bei umfangreichen Bauvorhaben mit großen Schraubfundamenten und hohen Einschraublängen sowie anspruchsvollen Bodenverhältnissen eignen sich hydraulische, maschinengeführte Eindrehantriebe. Dafür wird das Schraubfundament zunächst in die hydraulische Antriebsaufnahme des entsprechenden Trägergeräts (z. B. Bagger, Radlader oder ähnliches) eingesetzt und senkrecht zur geplanten Einbaustelle positioniert. Anschließend überträgt der Hydraulikmotor das erforderliche Drehmoment auf das Fundament. Im Gegensatz zu handgeführten Verfahren arbeiten hydraulische Antriebe mit niedrigen Drehzahlen und gleichzeitig sehr hohen Drehmomenten. Diese Kombination ermöglicht eine sichere Kraftübertragung selbst bei verdichteten oder widerstandsfähigen Böden. Die hohe Leistungsfähigkeit macht hydraulische Einbringungsverfahren insbesondere bei großdimensionierten Schraubfundamenten, hohen Lastanforderungen sowie umfangreichen Fundamentfeldern zur bevorzugten Lösung.

Elektrische Einbringung

Für kleine bis mittlere Bauvorhaben mit Fundamentlängen bis zu 2.100 mm empfiehlt sich die maschinell unterstützte Installation mithilfe einer gängigen Schraubmaschine (mind. 700 W) oder eines handgeführten, motorgetriebenen Eindrehgeräts. Insbesondere bei Schraubfundamenten der 60er-Serie ermöglicht die Ein-Person-Einbringung mit einer handelsüblichen Schraubmaschine eine schnelle und effiziente Montage mit geringem Kraftaufwand. Für die elektrische Montage wird zunächst ein geeigneter Adapter auf dem Schraubfundament montiert. Anschließend wird die Schraubmaschine beziehungsweise das Eindrehgerät über eine passende Werkzeugaufnahme mit dem Adapter verbunden. Die Geräte übertragen das erforderliche Drehmoment direkt auf das Fundament und ermöglichen so ein kontrolliertes, kontinuierliches Einschrauben in den Untergrund. Die Geräteführung sowie die Überwachung der lotrechten Ausrichtung und der Einbautiefe erfolgen durch den Bediener. Diese Einbringungsverfahren erlauben es, bei deutlich reduziertem körperlichem Kraftaufwand höhere und gleichmäßigere Drehmomente als bei der manuellen Montage zu erzielen. Gleichzeitig bleibt die hohe Mobilität auf der Baustelle erhalten, sodass auch Einsätze in beengten oder schwer zugänglichen Bereichen problemlos möglich sind. Dadurch eignet sich die elektrische Einbringung insbesondere für kleinere bis mittlere Projekte, bei denen Schraubfundamente effizient und mit geringem Personalaufwand installiert werden sollen.

Unabhängig vom eingesetzten Eindrehverfahren ist eine kontrollierte Einbringung der Schraubfundamente maßgeblich für die Tragfähigkeit des Systems. Neben der Wahl des geeigneten Verfahrens spielen Faktoren wie Fundamentgeometrie, Bodenbeschaffenheit, Einbautiefe und Drehmoment eine wesentliche Rolle. Erst die Kombination dieser Parameter gewährleistet eine sichere Lastabtragung sowie eine dauerhaft zuverlässige Verankerung im Baugrund.

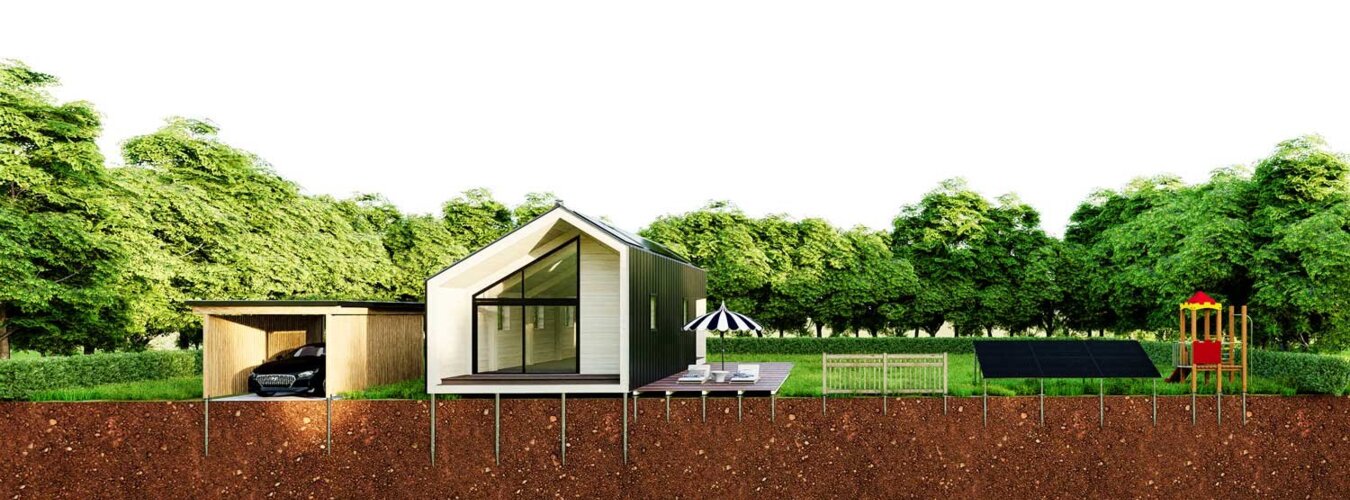

Schraubfundamente als Alternative zu klassischen Betonfundamenten

In verschiedenen Anwendungen können Schraubfundamente eine technische Alternative zu klassischen Betonfundamenten darstellen. Während Betonfundamente üblicherweise Erdarbeiten, Schalungsarbeiten und Aushärtezeiten erfordern, werden die Stahlfundamente direkt in den Untergrund eingebracht und sind unmittelbar nach der Installation belastbar.

Insbesondere beim Montageaufwand kann diese Gründungslösung durch eine vergleichsweise schnelle Umsetzung überzeugen. Da keine Betonage erforderlich ist, entfallen zahlreiche Arbeitsschritte, die bei konventionellen Fundamenten notwendig sind. Ein weiterer Unterschied liegt in der sofortigen Belastbarkeit. Die Lastabtragung erfolgt über die mechanische Verankerung im Baugrund, sodass keine Abbinde- oder Trocknungszeiten berücksichtigt werden müssen. Vorteile ergeben sich zudem bei temporären oder modularen Bauvorhaben. Schraubfundamente können bei Bedarf zurückgebaut werden, ohne dass dauerhaft versiegelte Flächen oder größere Betonreste im Untergrund zurückbleiben. Dadurch eignet sich das System insbesondere für Konstruktionen, die zu einem späteren Zeitpunkt ggf. erweitert, versetzt oder vollständig zurückgebaut werden sollen.

Schraubfundament vs. Betonfundament

Ob eine Schraubgründung gegenüber einem Betonfundament eine geeignete und wirtschaftliche Lösung darstellt, hängt stets von projektspezifischen Anforderungen wie den Bodenverhältnissen und auftretenden Lasten ab. Eine sorgfältige Planung und Bewertung der Standortbedingungen sind daher entscheidend für die Auswahl der geeigneten Fundamentlösung.
