Structus Base: Sichere Lastübertragung im Massivholzbau

Anforderungen an Sockelanschlüsse im mehrgeschossigen Holzbau

Sockelanschlüsse übernehmen die Aufgabe, die Lasten von Holzstützen sicher in die darunterliegende Tragstruktur abzuleiten. Besonders im mehrgeschossigen Holzbau müssen hohe Lasten über vergleichsweise schlanke Holzstützen in Fundamente eingeleitet werden. Da die Auflagerfläche des Betonfundaments häufig größer ist als der Querschnitt der Stütze, kommt dem Sockelanschluss eine zentrale Rolle zu: Er muss den Querschnittsübergang konstruktiv ausgleichen, die auftretenden Kräfte kontrolliert auf eine größere Fläche verteilen und lokale Spannungsspitzen im Holz sowie im angrenzenden Fundament vermeiden. Je nach Tragwerkskonzept sind dabei neben vertikalen Druckkräften auch horizontale Scherkräfte zu berücksichtigen. Gleichzeitig werden von modernen Verbindungslösungen eine hohe Maßgenauigkeit und eine effiziente Montage erwartet. Insbesondere bei Bauprojekten mit hohem Vorfertigungsgrad sind Anschlüsse gefragt, die sich präzise positionieren lassen und einen wirtschaftlichen Bauablauf unterstützen.

Neben der Kraftübertragung spielt ebenfalls der Schutz vor Feuchtigkeit eine zentrale Rolle. Sockelanschlüsse befinden sich häufig im Übergangsbereich zwischen Holz und mineralischen Baustoffen, sodass konstruktive Maßnahmen erforderlich sind, um Feuchtigkeitseinwirkungen auf das Holz zu reduzieren. Ein ausreichender Abstand zum Fundament sowie eine geeignete Trennung der Bauteile können dazu beitragen, die Dauerhaftigkeit der Konstruktion zu erhöhen. Gleichzeitig beeinflussen die Umgebungsbedingungen auch die Beanspruchung der eingesetzten Stahlkomponenten. Deshalb sollten Verbindungsmittel und Stahlbauteile entsprechend der geplanten Verwendung mit einem geeigneten Korrosionsschutz ausgeführt sein.

Structus Base als Verbindungslösung zwischen Holz und Beton

Für die Realisierung tragfähiger Sockelanschlüsse im mehrgeschossigen Holzbau bietet Eurotec mit dem Structus Base eine Verbindungslösung für den Anschluss von Holzstützen an einen Betonuntergrund. Der Stützenfuß wurde als Weiterentwicklung der Structus Lastdurchleitung für den Einsatz im modernen Ingenieurholzbau konzipiert und eignet sich für hochbelastete Holzstützen. Die Konstruktion ermöglicht die Übertragung von Druck-, Zug- und Scherkräften zwischen Stützen und der darunterliegenden Tragstruktur.

Eine Besonderheit des Structus Base liegt in der Ausbildung der Kopfplatte. Die darin schräg angeordneten KonstruX Vollgewindeschrauben ermöglichen eine Kraftübertragung in unterschiedliche Richtungen. Die fünf Ausführungen sind auf unterschiedliche Stützenquerschnitte abgestimmt und decken Mindestquerschnitte von 120 × 120 mm bis 260 × 260 mm ab. Damit stehen für unterschiedliche Anforderungen im Tragwerk passende Baugrößen zur Verfügung. Durch eine Höhe von mindestens 180 mm ist sichergestellt, dass die Stütze und das empfindliche Hirnholz während der Bauphase vor Feuchtigkeit geschützt sind.

Der Structus Base besteht aus verzinktem S275-Stahl und ist für die Nutzungsklassen 1 und 2 vorgesehen. Je nach Ausführung werden Bemessungsdrucktragfähigkeiten von bis zu 1.400 kN erreicht. Die jeweiligen Tragfähigkeiten sind abhängig von der gewählten Variante und den zugrunde liegenden Bemessungsbedingungen.

Aufbau und Funktionsweise

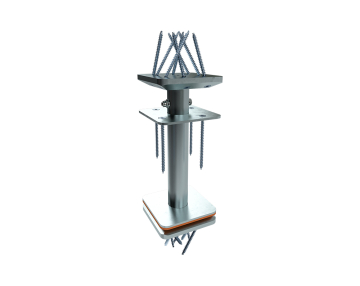

Der Structus Base setzt sich aus einer Kopfplatte, einem Rohrabschnitt und einer Grundplatte zusammen. Die drei Bauteile bilden eine durchgängige Verbindung zwischen der Holzstütze und dem Betonuntergrund. Je nach Produktausführung unterscheiden sich insbesondere die Abmessungen der Platten sowie Durchmesser und Länge des Rohrabschnitts.

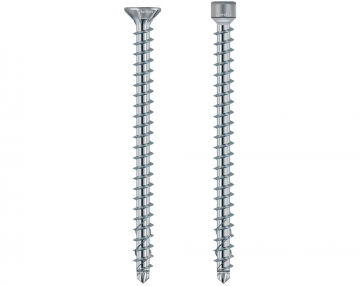

Die Befestigung an der Holzstütze erfolgt über die Kopfplatte und die dafür vorgesehenen KonstruX ST Vollgewinde-Senkkopfschrauben. Diese werden schräg in die Holzstütze eingebracht und verbinden die Stütze mit der Kopfplatte. Bei den Modellen Structus Base 1217 und 1616 kommen jeweils vier Schrauben mit einem Durchmesser von 8 mm zum Einsatz. Die größeren Ausführungen 1813, 2213 und 2612 werden mit jeweils acht Schrauben mit einem Durchmesser von 10 mm befestigt. Die Schraubenlängen sind ebenfalls auf die jeweilige Ausführung abgestimmt und reichen von 95 bis 220 mm.
